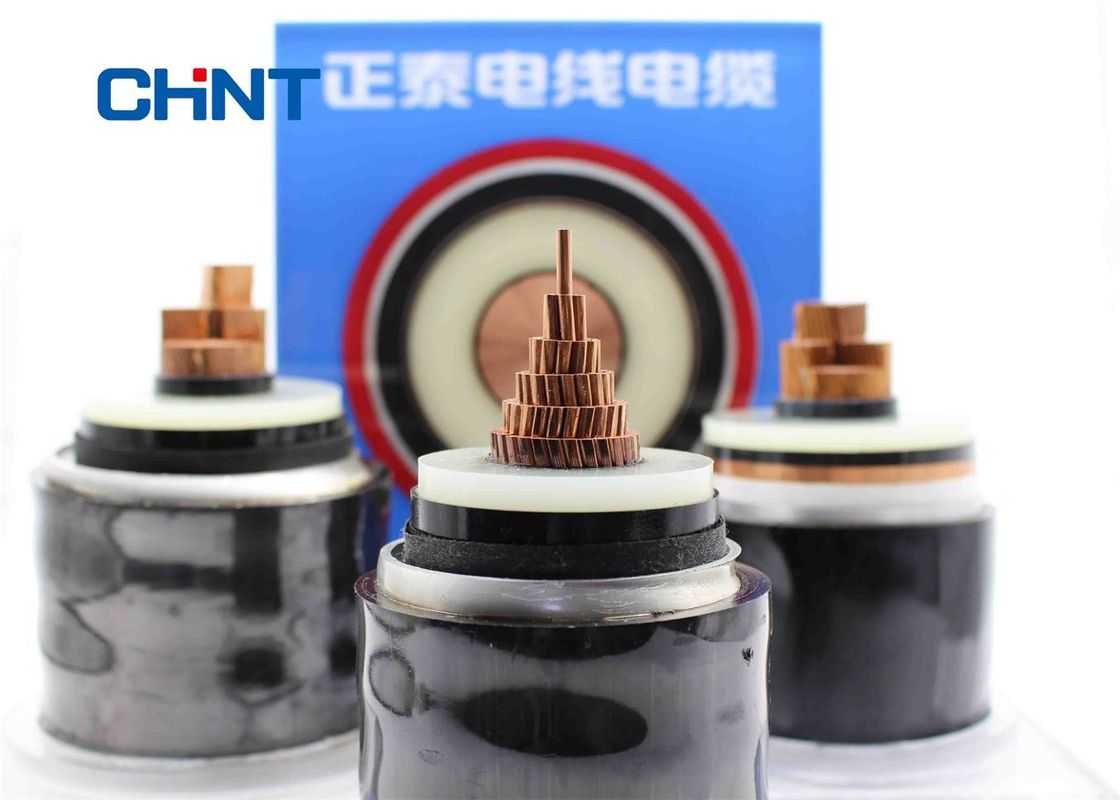

240 - 1600 मिमी 2 एक्सएलपीई पावर केबल कॉम्पैक्ट कंडक्टर गोल स्क्रीन स्क्रीन

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: CHINT
प्रमाणन: KEMA/CE/SGS
मॉडल संख्या: YJLW03
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: Negotiable
पैकेजिंग विवरण: लकड़ी या लकड़ी या लोहे से लोहा
आपूर्ति की क्षमता: 1000 किमी/माह
जैकेट: पीवीसी / पीई पैकेज: लोहे का ड्रम
वोल्ट रेटेड: 64/110 (126) केवी धातु स्क्रीन या म्यान: तांबे के तार
कंडक्टर: संकुचित दौर कोर: सिंगल कोर
हाई लाइट:

xlpe अछूता बिजली केबल

,

xlpe अछूता पीवीसी sheathed केबल

240 ~ 1600mm2 110kV पावर केबल XLPE इन्सुलेशन और नालीदार एल्यूमीनियम म्यान पीई बाहरी म्यान के साथ

निर्माण

प्रमाण पत्र

सीई, एसजीएस, केमा और अनुरोध पर अन्य

आदेश देने की सलाह

रेटेड वोल्टेज

आवेदन मानक: IEC / BS / UL / GB

कोर की संख्या

कंडक्टर का आकार और निर्माण

इंसुलेशन का प्रकार

बख्तरबंद या निहत्था। यदि कवच, कवच प्रकार और सामग्री

शीथ की आवश्यकता

केबल और पैकिंग की आवश्यकता की लंबाई

अन्य आवश्यकता

तकनीकी डेटा

अधिकतम कंडक्टर तापमान: सामान्य (90 ℃), आपातकालीन (130 ℃) या शॉर्ट सर्किट 5 एस (250 ℃) की स्थिति में नहीं।

मिन। परिवेश अस्थायी: यदि परिवेश का तापमान 0 ℃ से नीचे है तो केबल को पहले से गर्म किया जाएगा

मिन। झुकने त्रिज्या: 20 (डी + डी): 5%

1. कंडक्टर:

1.1 कॉम्पैक्ट गोल कंडक्टर, संकेंद्रित सर्पिल-घाव तारों की कई परतों से बना है।

1.2 सेगमेंटल कंडक्टर, कंडक्टर कई खंड के आकार के कंडक्टर से मिलकर बने होते हैं जो एक बेलनाकार कोर बनाते हैं।

2. कंडक्टर पर अर्ध-कंडक्टर स्क्रीन:

विद्युत क्षेत्र की एकाग्रता को रोकने के लिए, कंडक्टर और इन्सुलेशन के बीच अल्ट्रा-स्मूथ सेमी-कंडक्टर XLPE का एक इंटरफ़ेस है।

3. XLPE इन्सुलेशन:

इन्सुलेशन कंडक्टर को इन्सुलेट करता है जब स्क्रीनिंग से उच्च वोल्टेज पर काम कर रहा है, तो अर्थिंग क्षमता पर काम करना। इन्सुलेशन रेटेड और क्षणिक परिचालन स्थितियों के तहत विद्युत क्षेत्र का सामना करने में सक्षम होना चाहिए।

4. अर्ध-कंडक्टर स्क्रीन पर इन्सुलेशन:

इस परत में कंडक्टर स्क्रीन के समान कार्य होता है: एक इन्सुलेट माध्यम से प्रगतिशील संक्रमण, जहां विद्युत क्षेत्र गैर-शून्य है, एक प्रवाहकीय माध्यम (यहां धातु केबल स्क्रीन) जिसमें विद्युत क्षेत्र शून्य है।

5. धातु स्क्रीन:

झुर्रीदार एल्युमिनियम स्क्रीन को लंबे समय तक वेल्ड किया जाता है

कोर: एकल

6. म्यान:

पीवीसी (IEC60502 ST 2 ) PE (IEC60502 ST 7 )

7. मुख्य पहचान:

प्राकृतिक

8. केबल अंकन:

आलिंगन या मुद्रण करना

9. मानक:

आईईसी 60840 आईईसी 62067 जीबी / टी 11017 जीबी / टी 18890

10. आवेदन:

विद्युत वितरण ग्रिड की दो इकाइयों, एक जनरेटर इकाई और एक वितरण इकाई या स्टेशन या उप-स्टेशन के अंदर संचरण लाइनों में उपयोग किया जाता है।

11. बिछाने :

वायु या सीधे दबे हुए

मद समारोह रचना
कंडक्टर

• वर्तमान ले जाने के लिए

- सामान्य परिचालन स्थितियों के तहत

- अधिभार परिचालन स्थितियों के तहत

- शॉर्ट-सर्किट ऑपरेटिंग परिस्थितियों में

• केबल बिछाने के दौरान खींचने वाले तनावों का सामना करना

S800mm2 तांबे या एल्यूमीनियम तारों के साथ कॉम्पैक्ट दौर फंसे केबल

एस 2 800 मिमी 2 सेगमेंटल कंडक्टर

आंतरिक अर्ध-चालक

• इन्सुलेशन और आंतरिक अर्ध-चालक के बीच इंटरफेस में विद्युत क्षेत्र की एकाग्रता को रोकने के लिए

• इन्सुलेशन के साथ निकट संपर्क सुनिश्चित करने के लिए।

कंडक्टर पर विद्युत क्षेत्र को चिकना करने के लिए

एक्सएलपीई सेमी-कंडक्टिंग शील्ड
इन्सुलेशन

• केबल सेवा जीवन के दौरान विभिन्न वोल्टेज क्षेत्र तनावों का सामना करने के लिए:

- रेटेड वोल्टेज

- बिजली का ओवरवॉल्टेज

- स्विचिंग ओवरवॉल्टेज

XLPE इन्सुलेशन

आंतरिक और बाहरी अर्ध-संवाहक परतें और इन्सुलेशन समान सिर के भीतर सह-बाहर होते हैं।

बाहरी अर्ध-चालक इन्सुलेशन और स्क्रीन के बीच घनिष्ठ संपर्क सुनिश्चित करने के लिए। इन्सुलेशन और बाहरी अर्ध-चालक के बीच इंटरफेस में विद्युत क्षेत्र की एकाग्रता को रोकने के लिए। एक्सएलपीई सेमी-कंडक्टिंग शील्ड
धातु स्क्रीन

उपलब्ध कराना:

• एक विद्युत स्क्रीन (केबल के बाहर कोई विद्युत क्षेत्र नहीं)

• रेडियल वॉटरप्रूफिंग (इन्सुलेशन और पानी के बीच संपर्क से बचने के लिए)

• कैपेसिटिव और शून्य-अनुक्रम शॉर्ट-सर्किट चालू के लिए एक सक्रिय कंडक्टर

• यांत्रिक सुरक्षा में योगदान

झुर्रीदार एल्युमिनियम स्क्रीन को लंबे समय तक वेल्ड किया जाता है

बाहरी सुरक्षात्मक म्यान

• आसपास के माध्यम से धातु स्क्रीन को इन्सुलेट करने के लिए

• धात्विक स्क्रीन को क्षरण से बचाने के लिए

• यांत्रिक सुरक्षा में योगदान करने के लिए

• आग के प्रसार के लिए केबलों के योगदान को कम करने के लिए।

इंसुलेटिंग शीथ

• ढांकता हुआ परीक्षणों के लिए अर्ध-संवाहक परत की संभावना

• पॉलीथीन जैकेट

• पीवीसी जैकेट

मानक

अंतर्राष्ट्रीय: IEC 60840 IEC 62067

चीन: जीबी: टी 11017, जीबी 90 टी 18890

अन्य मानक जैसे बीएस, वीडीई और आईसीईए अनुरोध पर

तकनीकी निर्देश

64 / 110kV कॉपर कंडक्टर

Nom। कंडक्टर का क्रॉस-सेक्शन

मिमी 2

कंडक्टर व्यास

मिमी

इन्सुलेशन
मोटाई

मिमी

मैक्स। कंडक्टर का डीसी प्रतिरोध (20 ℃)

Ω / किमी

इलेक्ट्रोस्टैटिक कैपेसिटेंस

μF / किमी

झुर्रीदार एल्यूमीनियम स्क्रीन

ऐप का वजन

किलो / मी

वर्तमान मूल्यांकन

मोटाई

मिमी

व्यास

मिमी

हवा में (ए) मिट्टी में (ए)
1 × 240 18.4 19.0 0.0754 0.125 2.0 89.0 10.1 634 521
1 × 300 20.6 18.5 0.0601 0.135 2.0 90.2 10.8 725 590
1 × 400 23.6 17.5 0.0470 0.152 2.0 91.2 11.6 841 675
1 × 500 26.6 17.0 0.0366 0.167 2.0 94.2 12.8 971 771
1 × 630 30.0 16.5 0.0283 0.184 2.0 97.6 14.7 1122 879
1 × 800 34.4 16.0 0.0221 0.207 2.0 101.0 17.2 1290 994
1 × 1000 39.5 16.0 0.0176 0.233 2.3 108.0 19.7 1544 1171
1 × 1200 43.0 16.0 0.0151 0.248 2.3 113.5 22.4 1692 1271
1 × 1400 46.5 16.0 0.0129 0.262 2.3 118.0 24.7 1852 1379
1 × 1600 48.7 16.0 0.0113 0.276 2.3 121.5 27.0 2000 1475

पैकिंग और शिपिंग

हम खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रम को पूरा करने में सक्षम हैं। समय सीमा को पूरा करना हमेशा सर्वोच्च प्राथमिकता है क्योंकि केबल की डिलीवरी में किसी भी तरह की देरी समग्र परियोजना में देरी और लागत में वृद्धि में योगदान कर सकती है।

केबल को लकड़ी के रीलों, नालीदार बक्से और कॉइल में आपूर्ति की जाती है। केबल छोर को नमी से बचाने के लिए बीओपीपी स्वयं-चिपकने वाला टेप और गैर-हीग्रोस्कोपिक सीलिंग कैप के साथ केबल सिरों को सील किया जाता है। आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी हिस्से पर एक मौसम-प्रूफ सामग्री के साथ मुद्रित किया जाएगा।
