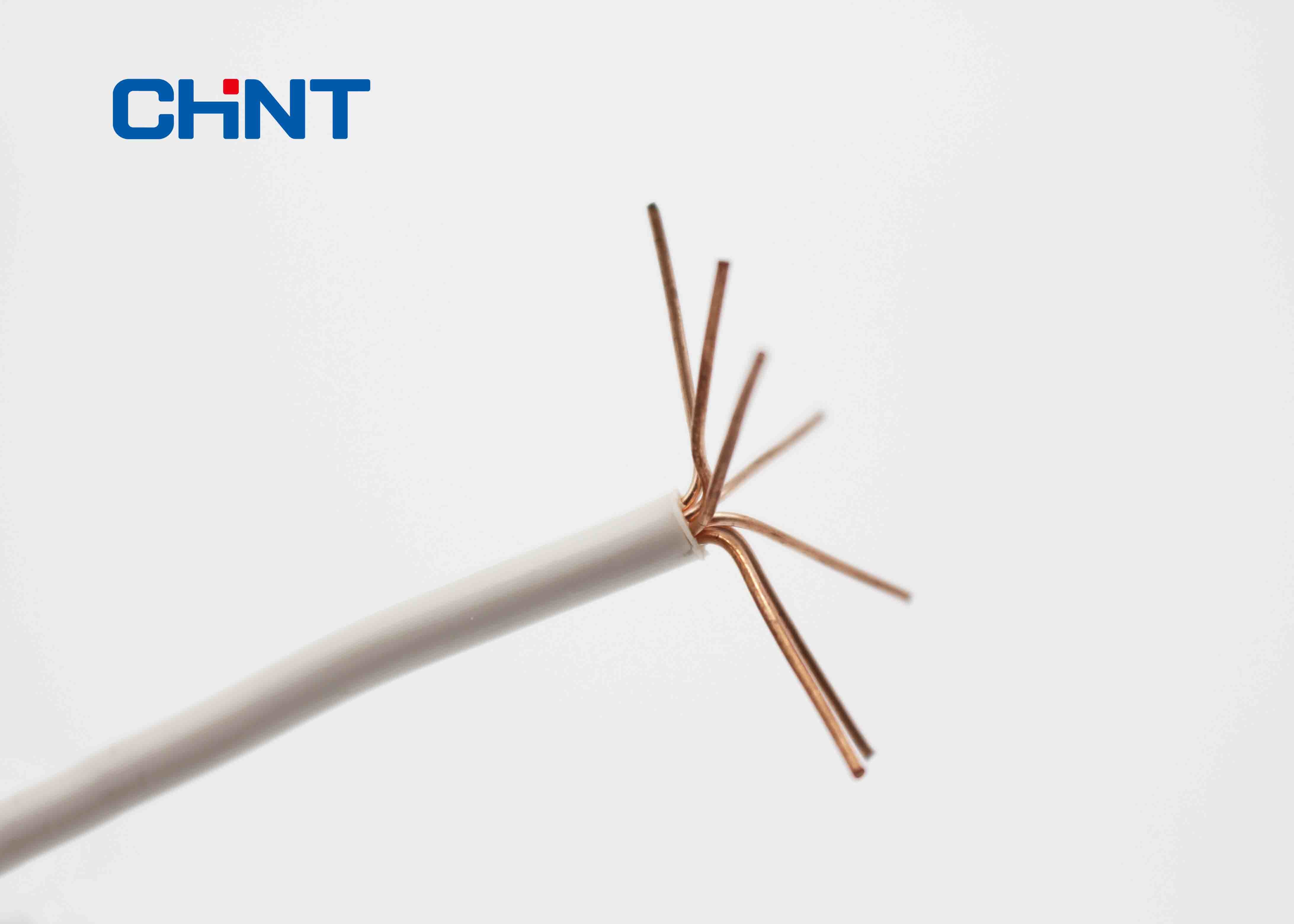

वितरण कैबिनेट के लिए टिकाऊ पीवीसी अछूता तार 0.5 वर्गमीटर - 400 वर्गमीटर

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: CHINT
प्रमाणन: CCC/CE/ROSH
मॉडल संख्या: बी.वी.आर. (लचीला)
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: Negotiable
पैकेजिंग विवरण: 100 मीटर प्रति रोल या ड्रम
आपूर्ति की क्षमता: 1000 किमी/माह
इन्सुलेशन: पीवीसी वोल्ट: 450 / 750v
बंदरगाह: शंघाई प्रकार: लचीला
म्यान: गैर-लिपटा कंडक्टर प्रकार: 7 या अधिक तार फंसे
हाई लाइट:

पीवीसी अछूता कॉपर केबल

,

पीवीसी अछूता लचीला केबल

हाउस इलेक्ट्रिकल वायर शुद्ध कॉपर कंडक्टर पीवीसी 0.5 वर्ग मिमी - 400 वर्ग मिमी

कंस्ट्रक्शन

कंडक्टर: जेबी 34 टी 8734.2-2016 के अनुसार कॉम्पैक्ट फंसे हुए कॉपर कंडक्टर, बीवीआर

इन्सुलेशन: 70 ℃ में रेटेड पीवीसी (पॉलीविनाइल क्लोराइड)

आदेश देने की सलाह

रेटेड वोल्टेज

आवेदन मानक: IEC / BS / UL / GB

कोर की संख्या

कंडक्टर का आकार और निर्माण

इंसुलेशन का प्रकार

शीथ की आवश्यकता

केबल और पैकिंग की आवश्यकता की लंबाई

अन्य आवश्यकता

विवरण:

पॉलिविनील क्लोराइड 450/750 V तक की रेटेड वोल्टेज के अछूता केबलों को अछूता करता है - फिक्स्ड वायरिंग के लिए गैर-म्यान किए गए केबल

विद्युत उपकरणों के लिए फिक्स्ड बिछाने बिजली की आपूर्ति कनेक्शन।

मानक

चीन: जेबी 87 टी 8734.2-2016

अन्य मानक जैसे बीएस, वीडीई और आईसीईए अनुरोध पर

तकनीकी डेटा

रेटेड वोल्टेज: तालिका 3 देखें।

मैक्स। ऑपरेटिंग अस्थायी: 70 ℃।

मिन। परिवेश अस्थायी: 0 ℃

चित्रा 1 उत्पाद संरचना स्केच

नोट : 1- कंडक्टर; 2- इंसुलेशन।

ध्यान दें:

मानकों या ग्राहक की आवश्यकता के अनुसार इन्सुलेशन पहचान

अनुप्रयोग

इंडोर, वितरण कैबिनेट, विद्युत कनेक्शन।

तालिका 2 - (20 10) ℃ के केबल तापमान पर न्यूनतम अनुशंसित झुकने वाली रेडीआई

केबल प्रकार न्यूनतम झुकने त्रिज्या प्रतिष्ठान
केबल का व्यास
मिमी
केबल का व्यास
मिमी
केबल का व्यास
मिमी
केबल का व्यास
मिमी
लचीला केबल (थर्माप्लास्टिक, जैसे पीवीसी) d≤8 8 <d≤12 12 <d≤20 d> 20
निश्चित स्थापना 3 डी 3 डी 4 डी 4 डी
मुक्त संचलन 5 डी 5 डी 6 डी 6 डी
पोर्टेबल उपकरण या मोबाइल उपकरण के इनलेट पर ए 5 डी 5 डी 6 डी 6 डी
मैकेनिकल लोड के तहत बी 9 डी 9 डी 9 डी 10 डी
फस्टूनड सी 10 डी 10 डी 11 डी 12 डी
बार-बार उलटना b 7 डी 7 डी 8 घ 8 घ
फुफ्फुस द्वारा परिभाषित b 10 डी 10 डी 10 डी 10 डी
डी = गोल केबलों का समग्र व्यास या फ्लैट केबल्स का छोटा आयाम।
केबल पर कोई यांत्रिक भार नहीं
ख। गतिशील स्टेस के संबंध में आईईसी 62440 का 5.6.2 देखें।
c गैन्ट्री क्रेन में के रूप में।

तालिका 3 - तकनीकी विनिर्देश

केबल प्रकार स्ट्रैंड्स नं। कंडक्टर का इन्सुलेशन की मोटाई लगभग। आयुध डिपो लगभग। मैक्स। कंडक्टर का डीसी प्रतिरोध (20 ℃) परीक्षण वोल्टेज एसी वर्तमान मूल्यांकन
वजन
/ पीसी / मिमी मिमी (मिमी) किलो / किमी Ω / किमी केवी / 5min हवा में (ए)
बीवीआर 300/500 वी 1 × 0.5 1/7 / 0.30 0.6 2.2 9 36 2000 -
बीवीआर 450/750 वी 1 × 0.75 1/7 / 0.37 0.7 2.6 12 24.5 2000 15
बीवीआर 450/750 वी 1 × 1 1/7 / 0.43 0.7 2.8 14 18.1 2000 18
बीवीआर 450/750 वी 1 × 1.5 1/7 / 0.52 0.7 3.1 21 12.1 2000 23
बीवीआर 450/750 वी 1 × 2.5 1/19 / 0.41 0.8 3.7 32 7.41 2000 31
बीवीआर 450/750 वी 1 × 4 1/19 / 0.52 0.8 4.2 48 4.61 2000 42
बीवीआर 450/750 वी 1 × 6 1/19 / 0.64 0.8 4.8 67 3.08 2000 54
बीवीआर 450/750 वी 1 × 10 7/7 / 0.52 1 6.8 117 1.83 2000 78
बीवीआर 450/750 वी 1 × 16 7/7 / 0.64 1 7.9 171 1.15 2000 105
बीवीआर 450/750 वी 1 × 25 14/7 / 0.57 1.2 9.8 268 0.727 2000 140
बीवीआर 450/750 वी 1 × 35 19/7 / 0.57 1.2 11.1 358 0.524 2000 175
बीवीआर 450/750 वी 1 × 50 19/7 / 0.67 1.4 12.9 488 0.387 2000 225
बीवीआर 450/750 वी 1 × 70 19/10 / 0.67 1.4 15.2 683 0.268 2000 275
बीवीआर 450/750 वी 1 × 95 19/14 / 0.67 1.6 17.6 940 0.193 2000 340
बीवीआर 450/750 वी 1 × 120 36/9 / 0.68 1.6 19.5 1,179 0.153 2000 365
बीवीआर 450/750 वी 1 × 150 36/11 / 0.68 1.8 21.7 1,450 0.124 2000 425
बीवीआर 450/750 वी 1 × 185 37/13 / 0.69 2 24.2 1,811 0.0991 2000 490
बीवीआर 450/750 वी 1 × 240 37/17 / 0.69 2.2 27.5 2362 0.0754 2000 -

पैकिंग और शिपिंग

हम खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रम को पूरा करने में सक्षम हैं। समय सीमा को पूरा करना हमेशा सर्वोच्च प्राथमिकता है क्योंकि केबल की डिलीवरी में किसी भी तरह की देरी समग्र परियोजना में देरी और लागत में वृद्धि में योगदान कर सकती है।

केबल को लकड़ी के रीलों, नालीदार बक्से और कॉइल में आपूर्ति की जाती है। केबल छोर को नमी से बचाने के लिए बीओपीपी स्वयं-चिपकने वाला टेप और गैर-हीग्रोस्कोपिक सीलिंग कैप के साथ केबल सिरों को सील किया जाता है। आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी हिस्से पर एक मौसम-प्रूफ सामग्री के साथ मुद्रित किया जाएगा।
